Принципы (архитектура) фон Неймана
В основу построения большинства компьютеров положены следующие общие принципы, сформулированные в 1945 г. американским ученым Джоном фон Нейманом.
1. Принцип программного управления. Из него следует, что программа состоит из набора команд, которые выполняются процессором автоматически друг за другом в определенной последовательности.
Выборка программы из памяти осуществляется с помощью счетчика команд. Этот регистр процессора последовательно увеличивает хранимый в нем адрес очередной команды на длину команды.
А так как команды программы расположены в памяти друг за другом, то тем самым организуется выборка цепочки команд из последовательно расположенных ячеек памяти.
Если же нужно после выполнения команды перейти не к следующей, а к какой-то другой, используются команды условного или безусловного переходов, которые заносят в счетчик команд номер ячейки памяти, содержащей следующую команду. Выборка команд из памяти прекращается после достижения и выполнения команды "стоп".
Таким образом, процессор исполняет программу автоматически, без вмешательства человека.
2. Принцип однородности памяти. Программы и данные хранятся в одной и той же памяти. Поэтому компьютер не различает, что хранится в данной ячейке памяти — число, текст или команда. Над командами можно выполнять такие же действия, как и над данными. Это открывает целый ряд возможностей. Например, программа в процессе своего выполнения также может подвергаться переработке, что позволяет задавать в самой программе правила получения некоторых ее частей (так в программе организуется выполнение циклов и подпрограмм). Более того, команды одной программы могут быть получены как результаты исполнения другой программы. На этом принципе основаны методы трансляции — перевода текста программы с языка программирования высокого уровня на язык конкретной машины.
3. Принцип адресности. Структурно основная память состоит из перенумерованных ячеек; процессору в произвольный момент времени доступна любая ячейка. Отсюда следует возможность давать имена областям памяти, так, чтобы к запомненным в них значениям можно было впоследствии обращаться или менять их в процессе выполнения программ с использованием присвоенных имен.
Компьютеры, построенные на этих принципах, относятся к типу фон-неймановских. Но существуют компьютеры, принципиально отличающиеся от фон-неймановских. Для них, например, может не выполняться принцип программного управления, т.е. они могут работать без "счетчика команд", указывающего текущую выполняемую команду программы. Для обращения к какой-либо переменной, хранящейся в памяти, этим компьютерам не обязательно давать ей имя. Такие компьютеры называются не-фон-неймановскими.
Наиболее распространены следующие конкретные архитектурные решения.
Классическая архитектура (архитектура фон Неймана) — одно арифметико-логическое устройство (АЛУ), через которое проходит поток данных, и одно устройство управления (УУ), через которое проходит поток команд — программа (рис. 2.). Это однопроцессорный компьютер. К этому типу архитектуры относится и архитектура персонального компьютера с общей шиной. Все функциональные блоки здесь связаны между собой общей шиной, называемой также системной магистралью.
Физически магистраль представляет собой многопроводную линию с гнездами для подключения электронных схем. Совокупность проводов магистрали разделяется на отдельные группы: шину адреса, шину данных и шину управления.
Периферийные устройства (принтер и др.) подключаются к аппаратуре компьютера через специальные контроллеры — устройства управления периферийными устройствами.
Контроллер — устройство, которое связывает периферийное оборудование или каналы связи с центральным процессором, освобождая процессор от непосредственного управления функционированием данного оборудования.
Вычислительная машина (система) включает 5 базовых компонент и состоит из следующих типов устройств:
— центральное устройство (ЦП), включающее АЛУ и УУ;
— запоминающие устройства - память, в том числе оперативная (ОП) и внешние ЗУ;
— устройства ввода и устройства вывода информации - внешние (периферийные) устройства (ВУ).

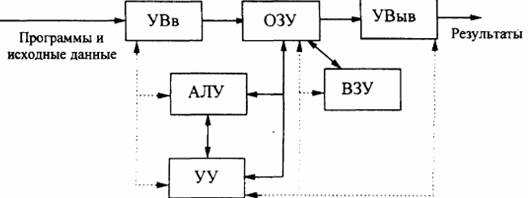

Рис. 2. Структурная схема ЭВМ 1-го и 2-го поколения (архитектура Фон-Неймана)
В большинстве ЭВМ машин реализованы принципы фон Неймана в следующем виде:
— ОП организована как совокупность машинных слов (МС) фиксированной длины или разрядности (имеется в виду количество двоичных единиц или бит, содержащихся в каждом МС). Например, ранние ПЭВМ имели разрядность 8, затем появились 16-разрядные, а в последнее время — 32- и 64-разрядные машины. В свое время существовали также 45-разрядные (М-20, М-220), 35-разрядные (Минск-22, Минск‑32) и др. машины.
— ОП образует единое адресное пространство, адреса МС возрастают от младших к старшим;
— в ОП размещаются как данные, так и программы, причем в области данных одно слово, как правило, соответствует одному числу, а в области программы - одной команде (машинной инструкции - минимальному и неделимому элементу программы);
— команды выполняются в естественной последовательности (по возрастанию адресов в ОП), если/пока не встретится команда управления (условного/безусловного перехода), в результате которой естественная последовательность нарушится;
— ЦП может произвольно обращаться к любым адресам в ОП для выборки и/или записи в МС чисел или команд.

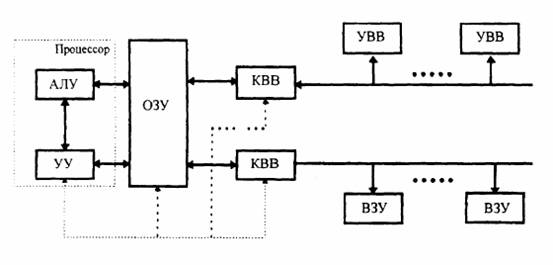

Рис. 3. Структурная схема ЭВМ 3-го поколения

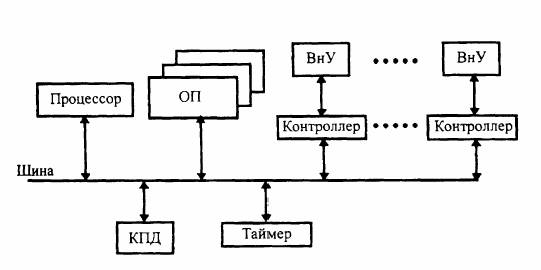

Рис. 4. Структурная схема ПЭВМ
Однотипные ЦУ и устройства хранения данных могут использоваться в обоих типах машин. Известны примеры того, как фирмы, начавшие свою деятельность с производства управляющих машин, совершенствуя свою продукцию, перешли к выпуску систем, которые в зависимости от конфигурации ВУ могут исполнять как роль универсальных, так и управляющих машин (Hewlett-Packard и Digital Equipment Corporation).
