Задание 1
Укажите верное утверждение и обоснуйте свой ответ.
-
Статическая модель системы описывает ее состояние, а динамическая — поведение.
-
Динамическая модель системы описывает ее состояние, а статическая — поведение.
-
Динамическая модель системы всегда представляется в виде формул или графиков.
-
Статическая модель системы всегда представляется в виде формул или графиков.
Задание 2
Выберите верное утверждение.
-
Материальные модели отражают только внешние свойства объектов.
-
Материальные модели не могут отражать суть процессов и явлений, происходящих с объектами-оригиналами.
-
Процессы, в которых участвуют реальные объекты, в материальных моделях могут быть заменены процессами другой физической природы.
-
Создание материальных моделей затратно, поэтому они не используются в производственной сфере.
Задание 3
Пешеход анализирует ситуацию на дороге и вырабатывает модель поведения. Выберите форму представления модели из перечисленных ниже и обоснуйте свой ответ.
-
Графическая.
-
Словесная.
-
Табличная.
-
Образная.
Задание 4
Рассмотрите решение типовой задачи.
Путешественник пришел в 8:00 на автостанцию населенного пункта А и обнаружил следующее расписание автобусов:
Пункт отправления |
Пункт прибытия |
Время отправления |
Время прибытия |
А |
В |
10:00 |
14:00 |
А |
E |
9:00 |
13:00 |
А |
D |
12:00 |
18:00 |
В |
C |
14:30 |
18:00 |
В |
D |
13:30 |
16:00 |
Е |
D |
13:10 |
17:00 |
С |
D |
14:00 |
18:00 |
Определим самое ранее время, когда путешественник сможет оказаться в пункте D согласно этому расписанию.
Смоделируем движение автобусов между населенными пунктами в виде таблицы с распределением движения.

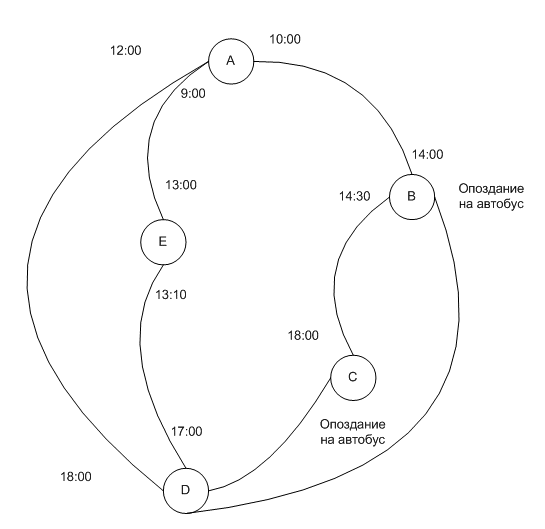

Составим модель в виде графа. Вершины графа будут обозначать населенные пункты, ребра графа — перемещение между населенными пунктами, характеризующееся временем отправления и временем прибытия.
В пункте D путешественник может оказаться в 17:00 в результате переезда A-E-D. Таким образом, правильным ответом будет следующий: путешественник в пункте D окажется в 17:00 согласно расписанию.
Теперь решите задачу самостоятельно.

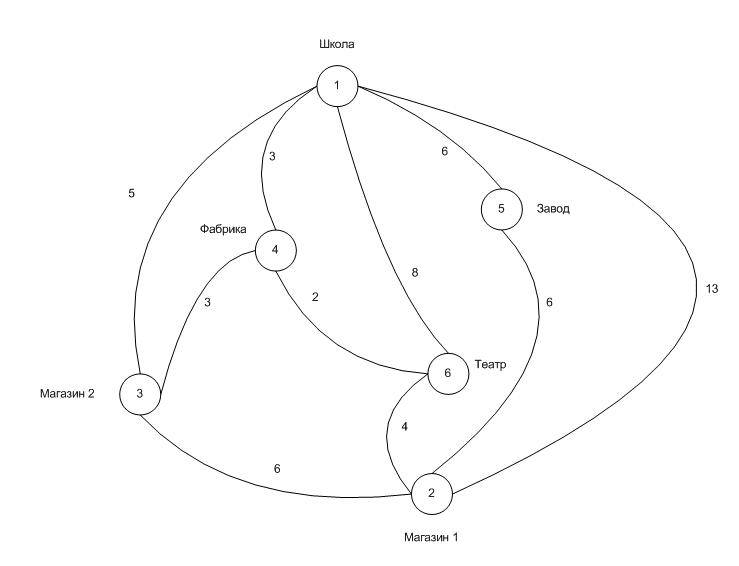

Транспортная сеть города представлена в виде следующего графа:
Вершины графа обозначают городские объекты (магазины, школа, завод, фабрика, театр), ребра графа обозначают дороги, построенные непосредственно для связи данных объектов, и расстояния между ними. Постройте табличную модель, соответствующую графу.
