8.4.3. Корпоративные серверы приложений
Появление серверов приложений как отдельных готовых решений связано и с бурным вторжением Web-технологий в сферу корпоративных высоко-критичных систем. Однако возможности протокола НТТР ограничены функциями связи без каких-либо средств сохранения информации о состоянии, поэтому он не подходит для поддержки мощных корпоративных систем
На рис. 8.15 приведен «идеальный» состав сервера приложений с максимальным набором необходимых служб и средств связи с клиентскими системами и информационными ресурсами.
 |
Рис. 8.15. Обобщенная структура сервера приложений
Сегодня прикладные разработки базируются на одной из двух компонентных моделей – MTS/DСОМ и CORBA, способных интегрировать объекты на удаленных платформах.
Обе модели распространяют принципы вызова удаленных процедур на объектные распределенные приложения и обеспечивают прозрачность реализации и физического размещения серверного объекта для клиентской части приложения; поддерживают возможность взаимодействия объектов, созданных на различных объектно-ориентированных языках и скрывают от приложения детали сетевого взаимодействия.
 |
Рис. 8.16. DCOM-технология взаимодействия «клиент-сервер»
В DCOM взаимодействие удаленных объектов, представленное на рис. 8.16, базируется на спецификации DCE RPC, а CORBA использует брокер объектных запросов (ORB), синхронный механизм которого во многом схож с RPC.
В DCOM-технологии взаимодействие между клиентом и сервером осуществляется через двух посредников. Клиент помещает параметры вызова в стек и обращается к методу интерфейса объекта. Это обращение перехватывает посредник Proxy, упаковывает параметры вызова в COM-пакет и адресует его в Stub, который в свою очередь распаковывает параметры в стек и инициирует выполнение метода объекта в пространстве сервера.
CORBA-технология также использует интерфейс объекта, но в этом случае, схема взаимодействия объектов (рис. 8.17) включает промежуточное звено (Smartagent), реализующее доступ к удаленным объектам. Smartagent установленный на машинах сетевого окружения (сервере локальной сети или Internet-узле), моделирует сетевой каталог известных ему серверов объектов. При создании сервера происходит автоматическая регистрация его объектов в каталоге одного или нескольких Smartagent.
Связи между брокерами осуществляется в соответствии с требованиями специального протокола GeneralInterORBProtocol, определяющего низкоуровневое представление данных и множество форматов сообщений.

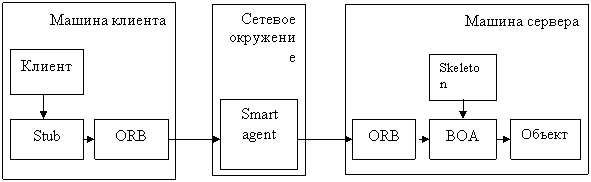

Рис. 8.17. CORBA-технология взаимодействия клиент-сервер
На машине клиента создаются два объекта-посредника: Stab и ORB (ObjectRequiredBroker – брокер вызываемого объекта). Также как и в DCOM-технологии, Stub передает перехваченный вызов брокеру, который посылает широковещательное сообщение в сеть. Smartagent, получив сообщение, отыскивает сетевой адрес сервера и передает запрос брокеру, размещенному на машине сервера. Вызов требуемого объекта производится через специальный базовый объектный адаптер (BOA). При этом данные в стек пространства вызываемого объекта помещает особый объект сервера (Skeleton), который вызывается адаптером.
Кроме того, CORBA помимо механизма взаимодействия с помощью ORB, включает в себя ряд общих служб CORBA Services (служба каталогов, защиты, оповещения о событиях, поддержки транзакций и ряд других), а также реализаций объектов для разных прикладных областей.
Ключевым компонентом архитектуры CORBA является язык описания интерфейсов IDL, на уровне которого поддерживаются «контрактные» отношения между клиентом и сервером и обеспечивается независимость от конкретного объектно-ориентированного языка. CORBA IDL поддерживает основные понятия объектно-ориентированной парадигмы (инкапсуляцию, полиморфизм и наследование).
В модели DCOM также может использоваться разработанный Microsoft язык IDL, который, однако, играет вспомогательную роль и используется в основном для удобства описания объектов. Реальная интеграция объектов в DCOM происходит не на уровне абстрактных интерфейсов, а на уровне бинарных кодов, и это одно из основных различий этих двух объектных моделей.
И DCOM, и CORBA, в отличие от процедурного RPC, дают возможность динамического связывания удаленных объектов: клиент может обратиться к серверу-объекту во время выполнения, не имея информации об этом объекте на этапе компиляции. В CORBA для этого существует специальный интерфейс динамического вызова DII, а СОМ использует механизм OLE-Automation. Информацию о доступных объектах сервера на этапе выполнения клиентская часть программы получает из специального хранилища метаданных об объектах – репозитария интерфейсов Interface Repositary в случае CORBA, или библиотеки типов (Type Library) в модели DCOM. Эта возможность очень важна для больших распределенных приложений, поскольку позволяет менять и расширять функциональность серверов, не внося существенных изменений в код клиентских компонентов программы. Например, банковское приложение, основная бизнес-логика которого поддерживается сервером в центральном офисе, а клиентские системы разбросаны по филиалам в разных городах.
