5.5. Даталогические модели



Задачей следующей стадии проектирования системы базы данных является выбор подходящей СУБД и отображение в ее среду (структур данных) спецификаций инфологической модели предметной области. Другими словами, модель предметной области разрабатываемой системы должна быть представлена в терминах модели данных концептуального уровня выбранной конкретной СУБД. Эту стадию называют логическим (или даталогическим) проектированием базы данных, а ее результатом является концептуальная схема базы данных, включающая определение всех информационных элементов (единиц) и связей, в том числе задание типов, характеристик и имен.

Хотя даталогическое проектирование оперирует не физическими записями, а логическими понятиями, связанными со структурой базы данных, тем не менее, особенности представления данных, правила и языки агрегирования и манипулирования данными имеют определяющее влияние. Не все виды связей, например, «многие ко многим», могут быть непосредственно отображены в логической модели.

Кроме того, может быть много вариантов отображения инфологической модели предметной области в даталогическую модель базы. Здесь следует учитывать влияние двух следующих значимых факторов, связанных с практикой разработки базы данных.

Во-первых, связи предметной области могут отображаться двумя путями, как декларативным - в логической схеме, так и процедурным – отработкой связей через программные модули, обрабатывающие (связывающие) соответствующие хранимые данные.

Во-вторых, существенным фактором может оказаться характер обработки информации. Например, частые обращения к совместно обрабатываемым данным очевидно предполагают их совместное хранение, а данные (особенно большой размерности), к которым обращаются редко, целесообразно хранить отдельно от часто используемых.



Рассмотрим по шагам общий подход к построению реляционной базы данных на основе инфологической модели, представленной ER-диаграммой.

Подпись: В составеПодпись: Состоит из

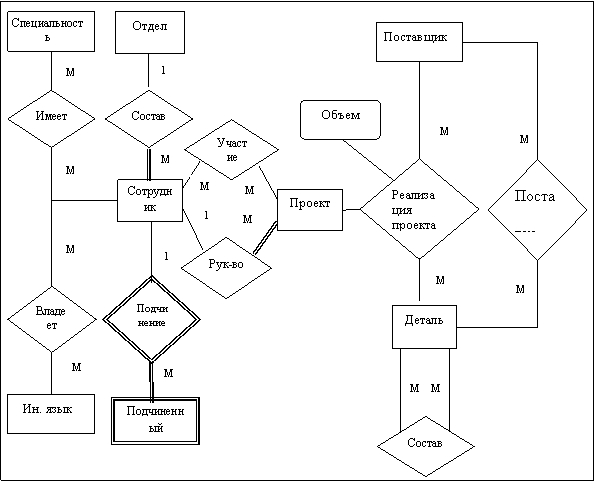

Рис. 5.8. Пример ER-диаграммы в третьей нормальной форме
