3.2. ГРАФИЧЕСКИЙ МЕТОД РЕШЕНИЯ ЗЛП

Графическим методом целесообразно решать ЗЛП, содержащие не более двух переменных.

Алгоритм графического метода рассмотрим применительно к задаче:

3Х₁ + 2Х₂ (3.16)

при

Х₁ + 2Х₂ 6 (а)

2Х₁ + Х₂ 8 (б)

Р = Х₁+0,8Х₂ 5 (в) (3.17)

-Х₁ + Х₂ 1 (г)

Х₂ 2 (д)

Х₁ 0, Х₂ 0 (е)

Шаг 1. Строим область допустимых решений (3.17) - область Р, т.е. геометрическое место точек, в котором одновременно удовлетворяются все ограничения ЗЛП. Каждое из неравенств (а)-(д) системы ограничений (3.17) задачи геометрически определяет полуплоскость соответственно с граничными прямыми:

Х₁ + 2Х₂ = 6 (а)

2Х₁ + Х₂= 8 (б)

Х₁+0,8Х₂= 5 (в)

-Х₁ + Х₂= 1 (г)

Х₂= 2 (д)

Условия неотрицательности переменных (е) ограничивают область допустимых решений первым квадратом. Области, в которых выполняются соответствующие ограничения (3.17) в виде неравенств, указываются стрелками, направленными в сторону допустимых значений переменных (рис. 3.1).

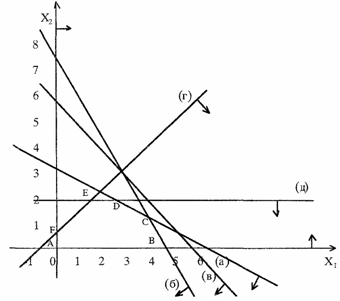

Рис. 3.1

Если система неравенств (3.17) совместна, область ее решений есть множество точек, принадлежащих всем указанным полуплоскостям.

Полученная таким образом область допустимых решений Р - планов ЗЛП (рис. 3.1) есть многоугольник ABCDEF - замкнутое, ограниченное, выпуклое множество с шестью крайними или угловыми точками: A, B, C, D, E, F.

Шаг 2. Строим вектор-градиент линейной формы , указывающий направления возрастания функции .

Шаг 3. Строим прямую С₁Х₁ +С₂Х₂ = const - линию уровня функции , перпендикулярную вектору-градиенту :

3Х₁ + 2Х₂ = const (рис.3.2)

Рис. 3.2

Шаг 4. В случае максимизации передвигают прямую 3Х₁ + 2Х₂ = const в направлении вектора до тех пор, пока она не покинет область Р. Крайняя точка (или точки) области, в которой линия уровня покидает допустимую область, и является решением задачи (рис. 3.3).

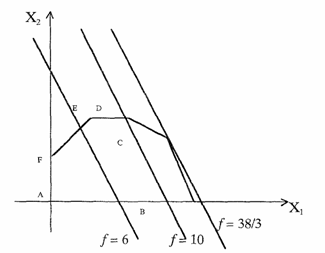

Рис. 3.3

Крайняя точка С - точка максимума , С = лежит на пересечении прямых (а) и (б). Для определения ее координат решим систему уравнений:

Х₁ + 2Х₂ = 6

2Х₁ + Х₂ = 8.

Откуда Х^*₁= 10/3; X^*₂ = 4/3 или = (10/3 ; 4/3).

Подставляя значения Х^*₁и X^*₂ в функцию , найдем

max= = 3 ^.10/3 + 2 ^. 4/3 = 38/3.

Замечания.

1. В случае минимизации прямую С₁Х₁ +С₂Х₂ = const надо перемещать в направлении (-), противоположном .

2. Если допустимая область решений Р представляет собой неограниченную область и прямая при движении в направлении вектора (или противоположном ему) не покидает Р, то в этом случае не ограничена сверху (или снизу), те
