Системная шина
Системная шина — основная интерфейсная система компьютера, обеспечивающая сопряжение и связь всех его устройств, между собой. Системная шина включает в себя:
— кодовую шину данных (КШД), содержащую провода и схемы сопряжения для параллельной передачи всех разрядов числового кода (машинного слова) операнда;
— кодовую шину адреса (КША), содержащую провода и схемы сопряжения для параллельной передачи всех разрядов кода .адреса ячейки основной памяти или порта ввода-вывода внешнего устройства;
— кодовую шину инструкций (КШИ), содержащую провода и схемы сопряжения для передачи инструкций (управляющих сигналов, импульсов) во все блоки машины;
— шину питания, содержащую провода и схемы сопряжения для подключения блоков ПК к системе энергопитания.
Системная шина обеспечивает три направления передачи информации:
— между микропроцессором и основной памятью;
— между микропроцессором и портами ввода-вывода внешних устройств;
— между основной памятью и портами ввода-вывода внешних устройств (в режиме прямого доступа к памяти).

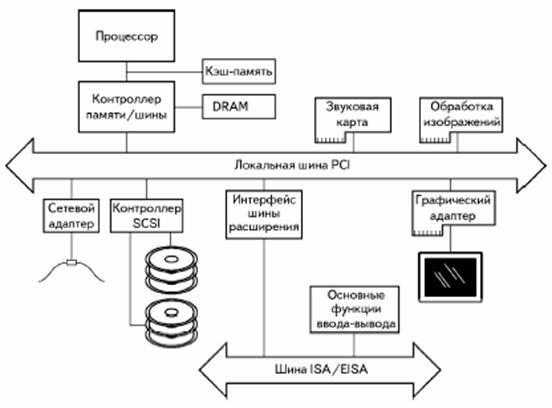

Все блоки, а точнее их порты ввода-вывода, через соответствующие унифицированные разъемы (стыки) подключаются к шине единообразно: непосредственно или через контроллеры (адаптеры). Управление системной шиной осуществляется микропроцессором либо непосредственно, либо, что чаще, через дополнительную микросхему контроллера шины, формирующую основные сигналы управления.
