Технические параметры сканеров
Набор технических параметров, характеризующий сканирующее оборудование для работы с деловыми документами несколько отличается от ставших привычными показателей low-end сканеров, выпускаемых на широкий потребительский рынок.
Так многие бывают удивлены, что монохромные сканеры с разрешением 300 dpi (точек на дюйм) могут поставляться без стандартного программного обеспечения и интерфейса и при этом их цена на порядок, (иногда и на два), превосходит цену цветного сканера с разрешением сканирования 4800 dpi, укомплектованного четырьмя видами ПО. Природа этого парадокса кроется в таких, основных для сканера документов качествах, как производительность, надежность, и удобства специфичные для технологических применений. Вот краткий перечень ключевых технических характеристик сканеров, принимаемых во внимание при организации сканирования документов:
Скорость.Скорость ввода - основной показатель для сканеров документов. Стандартными условиями сканирования при определении скорости принимаются: формат документа - А4, ориентация - портретная, разрешение 200 dpi, режим сканирования - черно-белый. В технических спецификациях скорость сканирования приводится в страницах в минуту (ppm, pages per minute), для сканеров двустороннего сканирования - в числе изображений в минуту (ipm, images per minute). Скорость ввода в режимах отличных от стандартного (повышенное разрешение, укороченные или удлиненные документы, альбомная ориентация страниц, сканирование в цвете и др.) обычно указывается отдельно.
Разрешение. Как правило, текстовые документы стандартного неослабленного полиграфического качества сканируют с разрешением 200 dpi (реже 300, еще реже 400 dpi). Разрешение 200 dpi позволяет:
— сканировать с оптимальной скоростью,
— без существенных потерь для качества визуализировать электронные копии (в том числе, при повторной печати на лазерном принтере)
— избежать неоправданных затрат на хранение полученных при сканировании файлов (объем памяти, требуемый для хранения изображений, растет как квадрат разрешения).
200 dpi - стандартное разрешение факс-аппаратов (в режиме fine), при таком разрешении качество распознавания гарантировано любой хорошей программой OCR (а в России качество программ OCR даже выше мирового) и зависит больше от качества программы и исходного оригинала, чем от разрешения сканирования. Повышенный уровень разрешения (300 dpi) можно установить, если необходимо распознавать текст, напечатанный мелким шрифтом. Для ввода фотодокументов (или документов с фотофрагментами), не предназначенных для последующего воспроизведения на качественном полиграфическом оборудовании, сканируют в режиме 300-400 dpi. Сканеры старших моделей всегда имеют запас по разрешающей способности, позволяющий выполнить сканирование материалов ухудшенного качества.
Требования к сканируемому материалу. Вернее будет сказать - требования, предъявляемые к сканеру сканируемым материалом. Эта подробность, вероятно, в наибольшей степени отличает сканеры документов от их офисных собратьев и сканеров рынка SOHO. Сканер документов - технологическое оборудование, его выбирают и используют, исходя из определенных требований к устойчивости и эффективности конкретного производственного процесса. Будет обидно (и накладно), если сканер откажется сканировать документы (в “механическом” или “оптическом” смысле) из-за того, что они напечатаны на слишком толстой (или тонкой, или гладкой, или шероховатой, или еще в каком-либо смысле неправильной ) бумаге или, из-за того, что в пачке не выдержан строго стандартный размер документа, некоторые документы слегка помяты или их края загнуты, или они скреплены скрепками, или в потоке бледные документы чередуются с темными, но расплывшимися и т.д., и т.д. В отличие от принтера, в подающий лоток которого принято укладывать ровные пачки бумаги, специально выпускаемой для лазерной печати (советуем не проверять экспериментально, но принять на веру, что жизнь принтера станет существенно короче, если систематически нарушать этот обычай), сканер документов часто встречает непричесанный поток бумаг, пестрых, как сама жизнь. Если сканируемый материал оказывается для устройства слишком сложным, процесс ввода часто приходится приостанавливать (в простейшем случае для перенастройки яркости или контрастности) и реальное быстродействие сканера не достигается. Даже при вполне удовлетворительном выборе сканера, в расчете реально достижимой производительности ввода следует учитывать технологические перерывы на установку документов, пересканирование, освобождение тракта подачи бумаги от замявшихся страниц, освобождение приемного лотка от отсканированного материала и т.п. Величина таких технологических поправок колеблется по рекомендациям разных специалистов от 50 до 150% чистого времени сканирования.
Дополнительные возможности и вспомогательные устройства.Чтобы добиться максимума эффективности при вводе документов в условиях реальной технологии, сканеры документов часто снабжаются дополнительными функциями и оборудуются вспомогательными узлами или приспособлениями. Это могут быть:
— светофильтры или цветные лампы для подавления цветного фона сканируемых оригиналов
— встраиваемые на стороне сканера платы компрессии и обработки изображений (они выполняют автоматическое усиление или выбор контрастности, аппаратное выправление перекоса изображения подаваемых страниц, очистку изображений от фона и случайных загрязнений).
— отдельные лотки автоподачи для документов увеличенного (уменьшенного) размера или для более тонких документов,
— лотки приема и складирования отсканированных документов (stackers)
— педальные устройства управления сканером, освобождающие руки оператора
— импринтеры (узлы для простановки на документе индивидуального учетного штампа до или после сканирования),
— считыватели штрих-кодов или специальных кодов разделения пакетов и т.п.
|
а). |
б) |
|
в) |
|

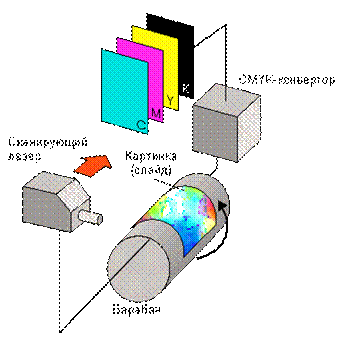

Рис. 10. Персональные сканеры – планшетный (а), ручной (б). Устройство барабанного сканера (в)
Персональные сканеры.Основное назначение персональных сканеров - обеспечить очень занятому (very busy) офисному служащему возможность оперативно изготовить электронную копию одного или нескольких поступивших к нему документов без необходимости покидать для выполнения этой операции свое рабочее место.
Ручной сканер, основанный на ПЗС, — самый дешевый из всех типов. Достигается это экономией на механизме перемещения ПЗС-линейки. В роли такого механизма будет выступать сам пользователь, которому при сканировании придется вручную перемещать сканер относительно объекта сканирования. Ручной сканер имеет ширину вводимого изображения не более 10 см. Для ввода какого либо документа с использованием ручного сканера необходимо без резких движений провести сканирующей головкой вдоль поверхности документа
Ручные сканеры для регулярного сканирования документов неудобны (потому, в частности, что не гарантируют получения приемлемого результата за вполне определенное время) и для этой цели практически не применяются. Для повышения устойчивости процесса ввода выпускаются моторизованные ручные сканеры (способные с помощью микропривода самостоятельно перемещаться по поверхности сканируемого документа), но и эта модификация вряд ли станет популярной в производственных условиях.
Ручные сканеры предлагают применять для сканирования книг и прошитых документов (для них не существует устройств автоподачи), однако, для выполнения больших объемов ввода (например, в библиотеках, для электронного копирования книг по запросам), применяются не они, а специализированные книжные сканеры (book-scanners) проекционного типа. Ручные сканеры производства Genius, Logitech, Mustek, Primax и др. достаточно широко представлены на российском рынке. Сканеры книжные: Minolta, Bell+Howell, ZEUTSCHEL и др. пока встречаются редко.
Страничные сканеры обеспечивают устойчивый ввод одиночных страниц или из приемного лотка автоподачи, обычно, небольшого объема. От них требуется компактность (страничные сканеры устанавливаются часто между клавиатурой и системным блоком), приемлемое быстродействие (3-10 документов в минуту), простота интерфейса (параллельный или последовательный), невысокая цена. Забота об экономии пространства рабочего стола привела некоторые фирмы к конструкции встроенного сканера (устройство встраивается в системный блок или клавиатуру), но большого распространения такие гибриды не получили.
Сканеры данного класса выпускают практически все работающие на российском рынке производители: Genius, Hewlett-Packard, Microtek, Mustek, Plustec, Primax.
Настольные. В России модели среднего класса (настольные офисные сканеры документов) в силу своей универсальности являются наиболее часто используемым типом сканерного оборудования. Они выпускаются со SCSI или скоростными видео- интерфейсами, обычно допускают сканирование с планшета или с использованием интегрированного устройства автоподачи документов. Оптическое разрешение настольных сканеров регулируется в диапазоне 100-800 dpi. Скорости сканирования достигают 64 страниц в минуту. На планшетных настольных сканерах можно сканировать неразброшюрованные документы, книжные страницы, документы нестандартного размера или полиграфического исполнения.
Принцип действия планшетного сканера состоит в освещении оригинала специальной лампой с последующим улавливанием интенсивности отраженного света при помощи линейки ПЗС. Лампа и линейка протягиваются под стеклом, на которое кладется оригинал, при помощи специального протяжного механизма.
Планшетные сканеры по внешнему виду напоминают копировальные машины. В каждый момент времени сканер считывает информацию с одной точки носителя. Поэтому для получения изображения необходимо взаимное перемещение сканирующего элемента и носителя по двум координатам. Это достигается за счет вращения барабана с наклеенным на него носителем (слайдом) и линейного перемещения сканирующего элемента и источника света вдоль оси барабана
Универсальный характер устройств подчеркивается в последнее время выпуском моделей, позволяющих наряду со скоростным вводом документов полноценно (до 16.7 млн. цветов) сканировать в цвете. Примером таких аппаратов нового поколения являются выпускаемые ведущими изготовителями документных сканеров модели Bell+Howell 2000F и Fujitsu 600c. Несмотря на то, что паспортная производительность отдельных моделей настольных сканеров не уступает и даже, иной раз, превосходит соответствующие показатели специализированных производственных сканеров, во избежание частых замен изнашивающихся элементов устройства (главным образом, ламп, роликов и прокладок), настольные модели не следует использовать в режимах полносменного или круглосуточного сканирования. При условии непревышения рекомендованных дневных нагрузок (приблизительно 5 часов сканирования в день) среднее время между отказами для старших моделей настольных скоростных сканеров составляет около трех лет (при этом в зависимости от модели после сканирования каждых 100-200 тысяч страниц потребуется замена расходуемых элементов - consumables).
Барабанный сканер — устройство, основанное на ФЭУ. Сканируемый оригинал закрепляется на специальном прозрачном барабане, вращающемся с большой скоростью, датчики считывают интенсивность света сквозь небольшое окошечко.
Барабанные обеспечивают наивысшее качество. Сканер вводит изображение в ЭВМ как множество точек, указав для каждой координаты и номер цвета. По этим данным выводится на монитор копия изображения. Если при помощи сканера вводится текст, компьютер воспринимает его как картинку, а не как последовательность символов. Для преобразования такого графического текста в обычный символьный формат используют программы оптического распознавания образов
Проекционный сканер — это практически фотоаппарат, только очень медленный. Сканируемый предмет закрепляется перед сканирующей головкой, подсвечивается и построчно сканируется. В считывающих датчиках проекционных сканеров также используются ПЗС.
Производственные. Сканеры производственной группы должны безотказно работать на самых ответственных участках высокопроизводительных технологических процессов ввода и регистрации больших объемов бумажных документов. К ним предъявляются повышенные требования в части надежности механического тракта подачи бумаги, устойчивости сканирования листов разной плотности, удобству управления устройством в условиях интенсивного сканирования потока документов. Быстродействие производственных сканеров при сканировании одной стороны листа достигает 400 и более страниц в минуту. Устройства обычно выполняются в прочных металлических конструктивах и используют прецизионные механизмы транспорта сканируемых документов. Отдельную группу образуют компактные скоростные сканеры для ввода однородных малоформатных документов (чеков, квитанций, авиабилетов), изготовленных на специальной бумаге. Важным эксплуатационным показателем всех моделей сканеров является наличие встроенных или дополнительных возможностей автоматического усиления контрастности и компрессии изображений в темпе сканирования. Оптическое разрешение высокоскоростных сканеров в стандартном режиме редко превышает 300 dpi, так как затраты на хранение и пересылку по сети электронных копий, сканированных с большим разрешением обычно не окупаются.
